Bảng dòng điện không đổi LED
| mẫu: | xe yongs-22H50 |
| kích thước: | 22*50mm |
| Công suất nput: | DC12V |
| Điện áp đầu ra: | Điện áp yêu cầu đèn nền màn hình LCD dưới 20-55v và công suất đầu ra cụ thể phụ thuộc vào màn hình (tự động khớp với công suất đầu ra). |
| Đầu ra hiện tại: | khoảng 240mA |
| Nhiệt độ làm việc: | -10 ~ + 50 ° C |
| Nhiệt độ bảo quản: | -20 ~ +70°C |
| Kích thước áp dụng: | Màn hình LCD 7-24 inch (kết hợp cổng là bình thường) |
| Giao diện thanh ánh sáng: | 1 Đầu nối PH2.0-4PIN |
| 1 Đầu nối PH2.0 -2PIN | |
| ghi: | Chỉ có một dây nguồn được cung cấp và không có dây đầu ra được cung cấp. |
| [Hướng dẫn sửa đổi bảng hiện tại không đổi LED chung] | |
| 1. Kết nối các tín hiệu nguồn, mặt đất và chuyển đổi theo yêu cầu của bảng tăng cường với bảng tăng cường LED chung. | |

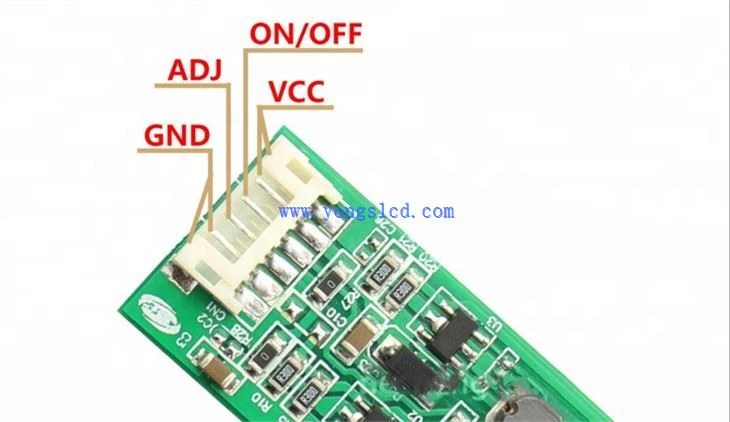

| Nguồn điện VCC, tín hiệu công tắc ON, điều khiển độ sáng ADJ, mặt đất GND | |
| Thủ thuật: Phương pháp kết nối tương tự như bảng điện áp cao LCD | |
| 2. Sử dụng đồng hồ vạn năng để đo có bao nhiêu dây được kết nối với nguồn điện của thanh đèn LED và cần bao nhiêu dây; có bao nhiêu dây âm và có bao nhiêu dây tương ứng. Bất kể số dòng, chỉ có các cực dương và âm được chia. Những người hiểu công nghệ không nên cân nhắc nó, và họ có thể hiểu định nghĩa bằng cách nhìn vào thanh ánh sáng. | |
| Ví dụ: Giao diện 10P được định nghĩa là 3- 4 + 3- | |
| Mẹo: Nguồn điện của các thanh đèn LED là như nhau và tất cả chúng đều được kết nối với nhau. Số lượng thanh ánh sáng đại diện cho số lượng mạch chuỗi. | |
| Ví dụ: 3- 4 + 3- (6 mạch chuỗi) | |
| Cổng dự trữ: | 6P*2, 7P*1, 10P*2, 12P*2 |
| Bảng dòng điện không đổi LED | |
